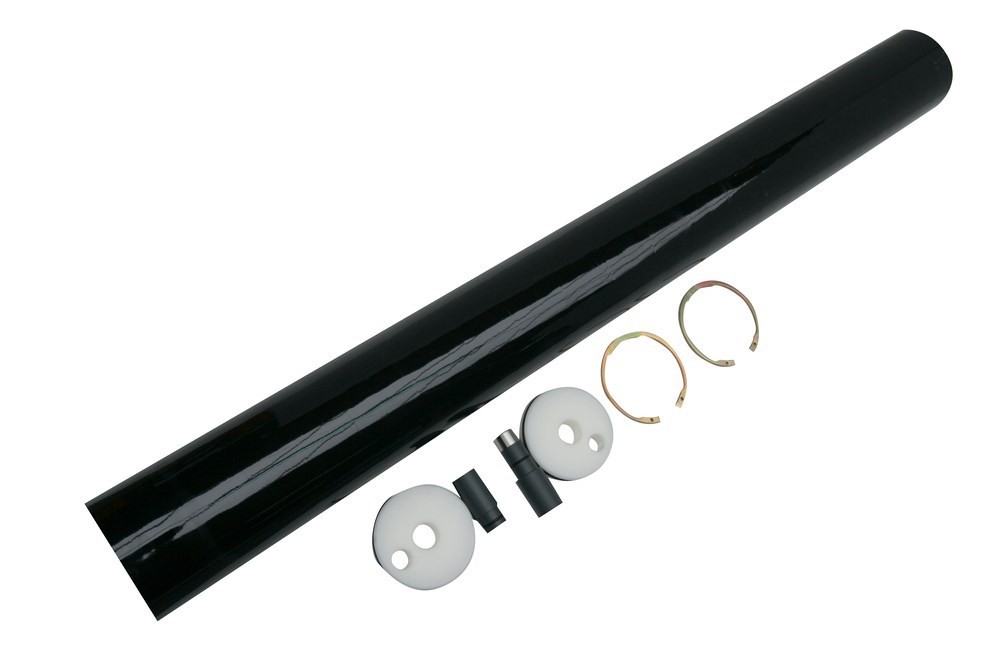

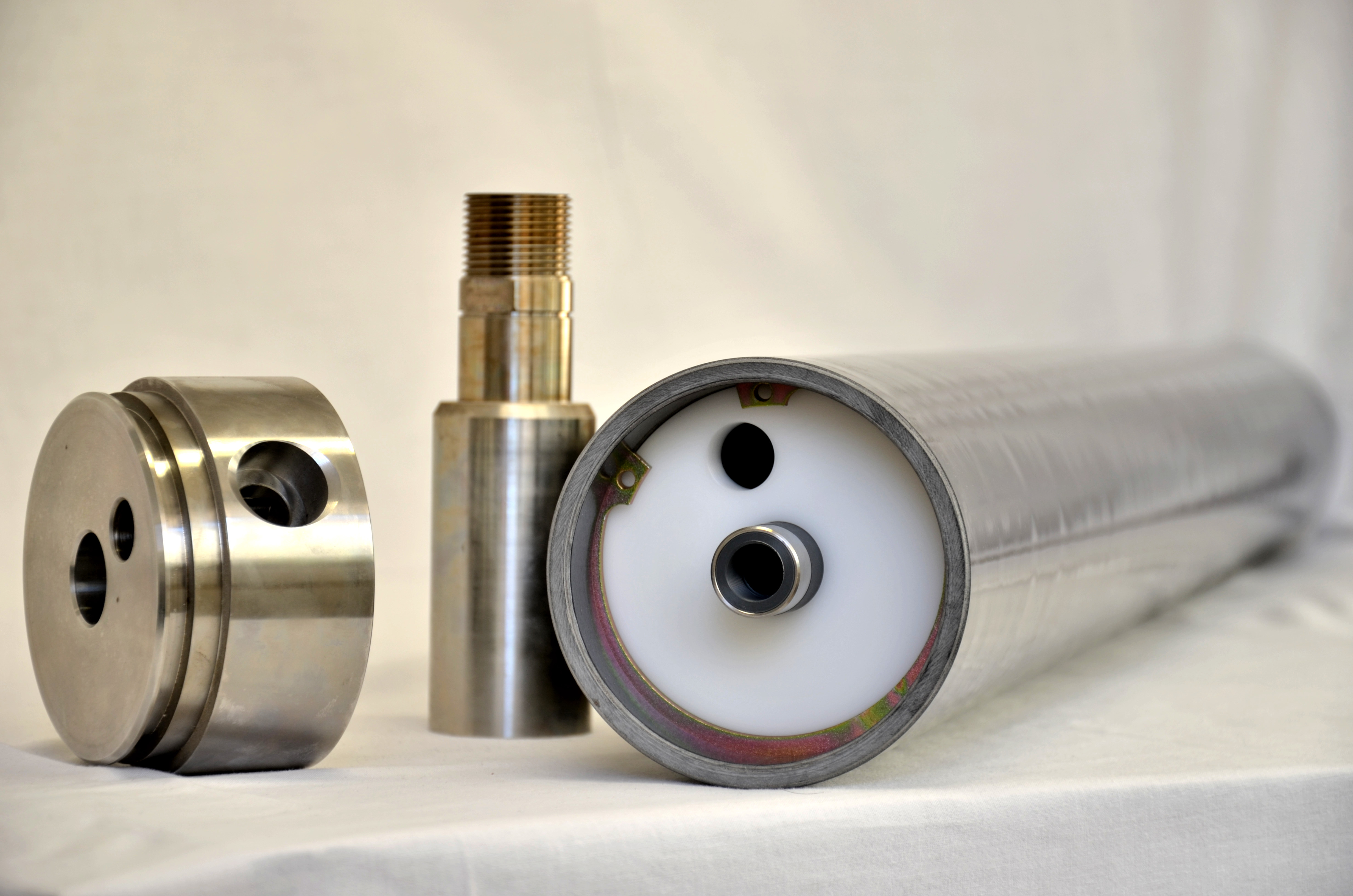

OSMOCLIPS 2,5″ et 4″FRONT PORT

86,00435,00 HT

Effacer

Description

Notre gamme OSMOCLIPS 2825 est conçue pour un usage continu à long terme et pour une pression de service allant jusqu’à 28 bars ; veuillez consulter nos services techniques pour des pressions de service supérieures.

Nos corps sont compatibles avec les différentes membranes 2.5″ du type spiralé. Dans le cas des corps multi-membranes, les interconnecteurs (repère 6*) sont fournis par le fournisseur de membranes.

Notre gamme OSMOCLIPS 2140 – 2840 est conçue pour un usage continu à long terme et pour une pression de service allant jusqu’à 21 ou 28 bars ; veuillez consulter nos services techniques pour des pressions de service supérieures.

Nos corps sont compatibles avec les différentes membranes 4″ du type spiralé, seuls les embouts de production sont spécifiques, les interconnecteurs (repère 8*) sont fournis par le fournisseur de membranes.

PLASTICON-FRANCE assistera l’acheteur en déterminant la convenance ou non de ce corps standard au regard de conditions de service particulières, le choix final restant de la responsabilité de l’acheteur. Des matériels spéciaux sont disponibles sur demande.



-Respecter les recommandations données dans notre procédure de mise en service et d’utilisation (SAV.E.04) et notre notice de montage (SAV.E.08).

– Le fluide véhiculé ne devra pas dépasser la température de 49°C. -Changer tous les joints d’étanchéité lors d’un démontage des tampons.

-Ne pas tolérer de fuites ou permettre aux systèmes de fermeture d’être humidifiés d’une façon régulière.

A chaque livraison sera incluse une liste de colisage.

L’acheteur, pour toute commande ultérieure de pièces détachées, devra se référer à cette liste de colisage en précisant :

-Le numéro d’enregistrement PLASTICON-FRANCE, -La référence du corps de pression,
-La désignation de la pièce.

Document : CLIPS 2825 – Ind B – 06/10/2000 – Page 1/3

MONTAGE ET MAINTENANCE

AVERTISSEMENT

OSMOCLIPS 2825

REP

QTE

DESIGNATION

MATIERE

1 1 1 1 2 3 4 5

6*

1 1 1 1 2 2 2 2 0à1

Tube(1 cartouche 14″) Tube(1 cartouche 21″) Tube(1 cartouche 40″) Tube(2 cartouches 40″) Joint torique

Tampon
Circlips
Joint torique Interconnecteur membrane

S.V.R.
S.V.R.
S.V.R.
S.V.R.
Nitrile
Polyacétal
Acier bichromaté Nitrile
P.V.C.(pour mémoire)

CONDITIONS DE SERVICE

Température Mini d’utilisation Température Maxi d’utilisation Pression de service
Pression d’épreuve

: – 7° C : + 49° C : 28 bars : 42 bars

REFERENCE

L(mm)

Poids (kg)

1 X 282514 1 X 282521 1 X 282540 2 X 282540

426

604 1086 2102

0,9 1,2 2,0 3,8

Document : CLIPS 2825 – Ind B – 06/10/2000 – Page 2/3

OSMOCLIPS 2140- 2840

REP

QTE

DESIGNATION

MATIERE

1 1 1 1 1 2 3 5 6 7

*8 9 10

1 1 1 1 1 2 2 2 1 1

0à2 2 2

Tube(1 cartouche 14″) Tube(1 cartouche 21″) Tube(1 cartouche 40″) Tube(2 cartouches 40″) Tube(3 cartouches 40″) Joint torique

Tampon
Circlips
Embout de production Embout obturé
+ 1⁄4 gaz pour démontage Interconnecteur membrane Joint torique
Joint torique

S.V.R.
S.V.R.
S.V.R.
S.V.R.
S.V.R.
Nitrile
Polyacétal
Acier bichromaté P.V.C. + Insert inox P.V.C.

P.V.C (pour mémoire) Nitrile
Nitrile

CONDITIONS DE SERVICE

Température Mini d’utilisation Température Maxi d’utilisation Pression de service
Pression d’épreuve

: – 7° C
: + 49° C
: 21 et 28 bars : 32 et 42 bars

OSMOCLIPS 2140

REFERENCE

L(mm)

Poids (kg)

1 X 214014 1 X 214021 1 X 214040 2 X 214040 3 X 214040

496

 674
1156
2172
3188

2,9 3,7 5,9 10,5 15,1

OSMOCLIPS 2840

REFERENCE

L(mm)

Poids (kg)

1 X 284014 1 X 284021 1 X 284040 2 X 284040 3 X 284040

496

 674
1156
2172
3188

3,3 4,3 6,9 12,3 17,7

Document : CLIPS 2140 – 2840 – Ind D – 15/05/2002 – Page 2/3

Informations complémentaires

Poids15 kg
Dimensions200 × 20 × 30 cm
diamètre

2.5", 4"

longueur membrane

21", 40"

nombre de membrane

1, 2, 3

pression de service

17, 21, 28

finition tampon

pomc, inox 316L
