MATS TÉLESCOPIQUES

Mâts tactiques en fibre de verre / carbone – Solutions de levage spécifique

Caractéristiques mécaniques spécifiques / Légèreté / Economique

POUR SOLUTION D’ÉLAGAGE GRANDE HAUTEUR

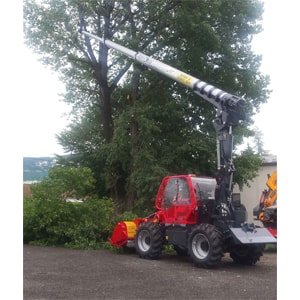

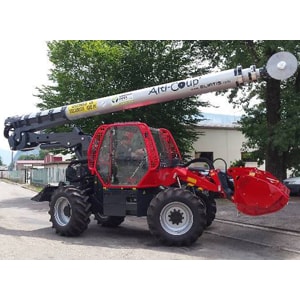

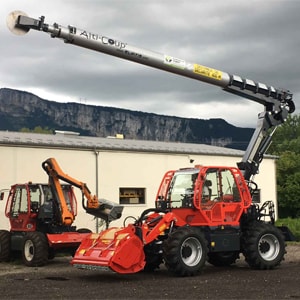

Basée en Isère, la société Eliatis et Plasticon Composites France ont développé un triple mât télescopique en fibre de verre / matrice époxyde. Grâce à son moteur hydraulique, le mât se déploie sur une longueur totale de 23m, permettant d’actionner une lame de scie de diamètre 700 mm à son extrémité.

Homologué sur route, l’engin permet d’élaguer en toute sécurité, en zone forestière, au droit des lignes tensions notamment (caractère isolant du mât composite). Le système “Alti-coup” est une marque déposée et vendue à travers le monde par la société Eliatis.

Propriétés mécaniques de la résine époxy :

-Masse volumique : 1200 kg/m3

-Module d’élasticité : 3200 MPa.

-Coefficient de Poisson : 0.37

-Résistance à la compression : 120 MPa.

-Résistance à la traction : 74 MPa.

-Résistance au cisaillement : 43 MPa.

Propriétés mécaniques de la fibre de verre E :

-Masse volumique : 2600 kg/m3

-Module d’élasticité : 73000 MPa.

-Coefficient de Poisson : 0.22

-Résistance à la compression : 1155 MPa.

-Résistance à la traction : 1916 MPa.

-Résistance au cisaillement : 1155 MPa.

MAT TACTIQUE MILITAIRE EN FIBRE DE VERRE / CARBONE

Amagnétisme / Economique / Ratio coût poids / Caractéristiques mécaniques spécifiques.

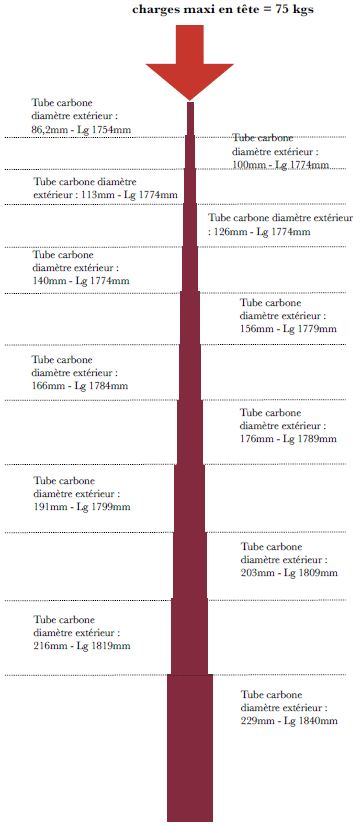

Mat constitué de 12 tubes télescopés de longueur variable et d’épaisseur 3mm, en fibre de carbone résine époxy. Le mat est verrouillé en position des colliers de serrage en aluminium.

Hauteur déployée = 18 000 mm

Hauteur rétractée = 2 500mm

Verrouillé en position par colliers de serrage en aluminium

Mat haubané sur 3 niveaux par 9 câbles au total

DIVISION PIÈCES TECHNIQUES COMPOSITES HAUTES PERFORMANCES (GRE)
